글 작성일: 2021.02.07
사전 정보
왜 Harbor를 고려하게 되었나?
"폐쇄된 On-premise 환경에서도 사용할 수 있고 독자적으로 관리하는 Private Container Registry가 필요했다."
통합적으로 머신러닝/딥러닝 모델들을 관리할 수 있는 공간을 마련하는 중이고,
KFServing에 바로 S3 호환 endpoint를 제공할 수 있는 오브젝트 스토리지가 필요해서 MinIO를 갖고 왔었다.
MinIO 설치에 관한 이전 글 참조
KFServing은 모델이 들어가서 inference를 할 수 있는 런타임과 로직이 담긴 소스가 있는 컨테이너 이미지가 필요하므로 컨테이너 레지스트리가 필요하고, 또한 여러 중요 정보들이 담긴 컨테이너들을 Public 이 아닌, 독자적인 공간에 올릴 수 있고 On-premise에 설치해서 관리할 수도 있어야 했다.
Private Container Registry는 여려가지 선택지가 있었겠지만 CNCF Graduated 이어서 충분히 검증되어있고 공식 문서가 잘 구성되어있는 (Docker-compose를 통한 단독 설치와 Helm을 통해서 K8S에 설치 안내 제공) 오픈소스 레지스트리 Harbor를 가져와봤다.
최종적으로는 Harbor와 MinIO 모두 쿠버네티스 클러스터에 올려서 연동하였지만,
지금 쓰는 내용은 그 전 단계로 동작 및 연동을 테스트하기 위한 작업을 기록해둔 내용이다.
준비물
- MinIO object storage - 이전 글에서 생성한 MinIO를 그대로 사용
- Harbor를 설치할 노드 - 여기서는 GCP VM 인스턴스(하드웨어 요구사항)
설치 과정
GCP VM 인스턴스 생성
GCP - Compute Engine - VM 인스턴스
인스턴스 만들기 메뉴로 만들되, OS는 Ubuntu 18.04LTS로 하고
테스트용으로 HTTP, HTTPS 접근을 허용해서 VM 인스턴스를 생성한다.
Docker, Docker-compose 설치
Harbor는 Docker-compose를 이용해서 실행한다.
그래서 미리 생성한 GCP 노드에 Docker와 Docker-compose를 설치해줘야 한다.
Ubuntu에서의 Docker와 Docker-compose 설치는 각각 공식 documentation을 참고하였다.
docker install documentation
docker-compose install documentation
설치를 잘 하고 docker가 잘 돌아가고 있는지만 확인해준다.
sudo systemctl status docker
● docker.service - Docker Application Container Engine
Loaded: loaded (/lib/systemd/system/docker.service; enabled; vendor preset: enabled)
Active: active (running) since Mon 2021-01-25 15:24:24 UTC; 1 weeks 5 days ago
Docs: https://docs.docker.comHarbor 설치
Harbor의 documentation을 참고하여 설치하였다.
설치한 Harbor version은 2.1.3 이다.
# Harbor 다운로드
wget https://github.com/goharbor/harbor/releases/download/v2.1.3/harbor-offline-installer-v2.1.3.tgz
# 압축풀기
tar xvf harbor-offline-installer-v2.1.3.tgz
# 압축 푼 폴더로 이동
cd harborHTTPS 접근 설정
Harbor는 프로덕션 환경에서 HTTPS를 사용하도록 권장하고 있다.
프로덕션 환경에서는 CA의 certificate가 필요한데, 테스트 중이니까 하나 새로 생성해보자.
문서에서 친절하게 커맨드와 함께 설명해주고 있다.
도메인은 임의로 mydomain.com(가명)을 사용했다.
# openssl을 이용해서 CA certicate 프라이빗 키 생성
openssl genrsa -out ca.key 4096
# CA certifice 생성
openssl req -x509 -new -nodes -sha512 -days 3650 \
-subj "/C=KO/ST=Kyungki/L=Seongnam/O=SK/OU=AI/CN=mydomain.com" \
-key ca.key \
-out ca.crt
# 서버 certicate를 위한 프라이빗 키 생성
openssl genrsa -out registry2.airuntime.com.key 4096
# CSR 생성
openssl req -sha512 -new \
-subj "/C=KO/ST=Kyungki/L=Seongnam/O=SK/OU=AI/CN=mydomain.com" \
-key mydomain.com.key \
-out mydomain.com.csr
# x509 v3 extention 파일 생성
cat > v3.ext <<-EOF
authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names
[alt_names]
DNS.1=mydomain.com
DNS.2=mydomain
DNS.3=vminstance's host
EOF
# v3.ext 파일을 certificate를 생성하는데 사용
openssl x509 -req -sha512 -days 3650 \
-extfile v3.ext \
-CA ca.crt -CAkey ca.key -CAcreateserial \
-in mydomain.com.csr \
-out mydomain.com.crt
# 도커가 쓸 수 있도록 cert로 변환
openssl x509 -inform PEM -in mydomain.com.crt -out mydomain.com.cert
# Server certificate, key 와 CA 파일들을 Docker 인증 폴더로 복사하기 위해 폴더 생성
sudo mkdir /etc/docker/certs.d/mydomain.com
# 그리고 복사
sudo cp mydomain.com.cert /etc/docker/certs.d/mydomain.com/
sudo cp mydomain.com.key /etc/docker/certs.d/mydomain.com/
sudo cp ca.crt /etc/docker/certs.d/mydomain.com/
# 도커는 새 인증을 받으면 재시작을 해줘야 한다. (Mac에서도 마찬가지다.. 깜빡하기 쉽다)
sudo systemctl restart docker
# 우분투에도 crt 반영해주기
cp mydomain.com.crt /usr/local/share/ca-certificates/mydomain.com.crt
sudo update-ca-certificatesHarbor yml 파일 설정 및 Harbor 설치
다른 부분들이야 어렵지 않게 넘어갈 수 있었는데, yml파일 설정은 삽질을 좀 했다.
아까 압축을 풀었던 폴더에 보면 harbor.yml이 있다.
이 파일을 열어서 몇 부분을 수정해줘야 한다.
...
hostname: mydomain.com
...
http:
port: 80
https:
port: 443
certificate: /mypath/mydomain.com.crt
private_key: /mypath/mydomain.com.key
...
# MinIO는 redirect가 안된다. 그래서 disable : true
redirect:
disabled: true
# MinIO는 S3 인터페이스를 사용한다.
# 저번 글에서 생성했던 MinIO 스토리지의 정보를 입력해준다.
s3:
accesskey: {MY_MINIO_ACCESSKEY}
secretkey: {MY_MINIO_SECRETKEY}
regionendpoint: http://{MY_MINIO_IP}:9000
region: us-east-1
bucket: {MINIO_BUCKETs}
encrypt: false
secure: false
v4auth: true
chunksize: 5242880
rootdirectory: /
...다른 여러 정보들이 많지만 이후 Kubernetes에 세팅한 글을 쓸 때 추가로 설명하기로 해야겠다.
각각의 요소들이 궁금하면 이 페이지를 참고.
세팅이 되었으니 설치를 하자.
sudo ./install.sh그리고

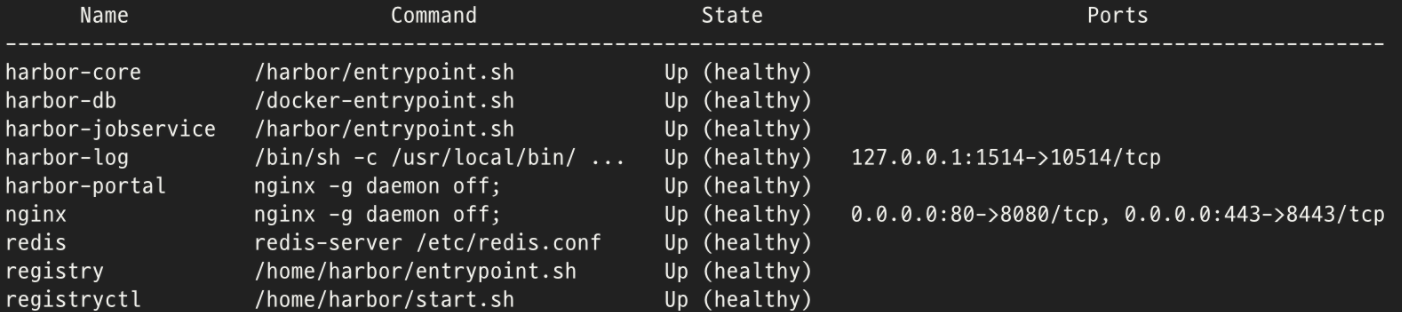

sudo docker-compose ps 를 해보면 이렇게 컴포넌트들이 떠 있는 모습을 볼 수 있다.
접속 및 사용
Harbor portal 접속
harbor를 설치한 노드의 ip로 브라우저에서 http로 접근해보면 Harbor portal에 접근해볼 수 있다.

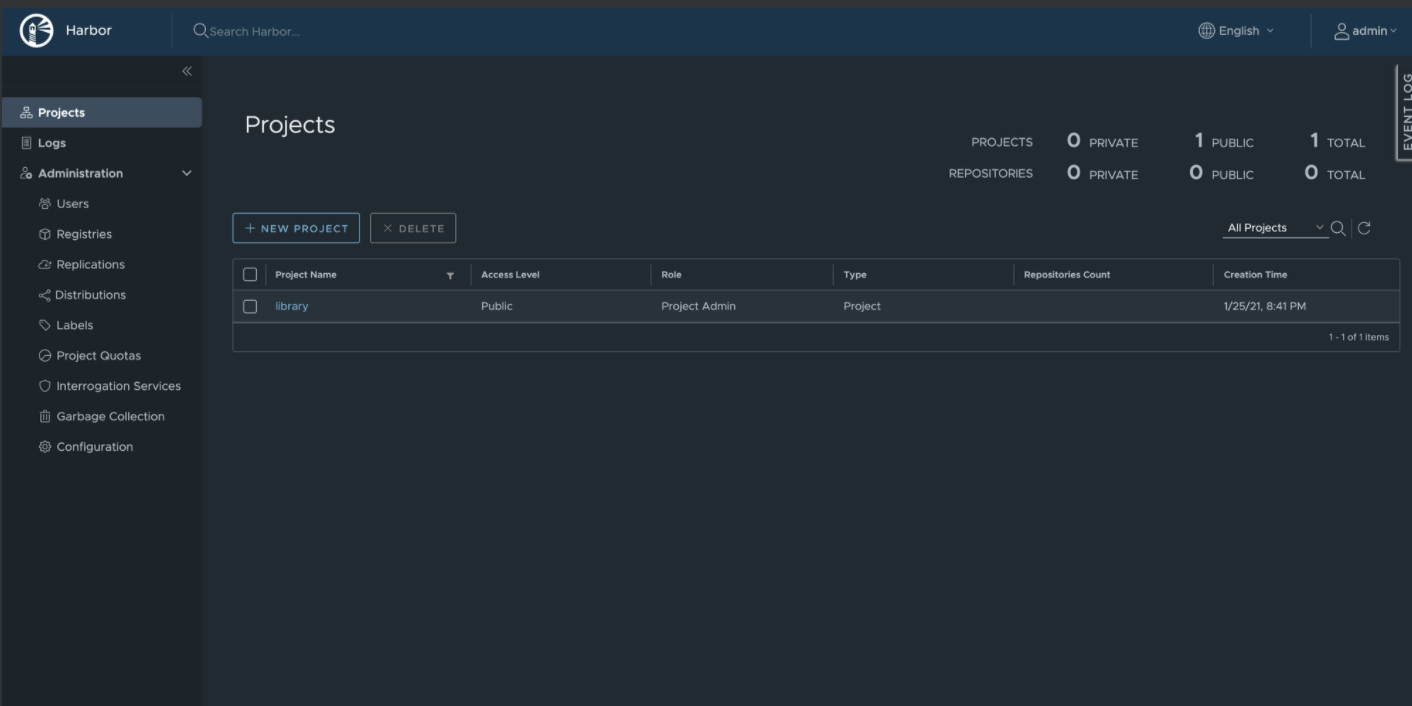

id/pw 기본값은 admin/Harbor12345 이고 로그인하면 아래와 같은 화면을 볼 수 있다.
UI가 아주 깔끔하다.
NEW PROJECT 버튼을 눌러서 test라는 이름의 repository를 생성해주자.
docker 커맨드로 사용해보기
이제 hello-world 라는 예제 이미지를 가지고 로컬에서 푸시해볼 것이다.
그러기 위해서는 아까 GCP 노드에서 만든 인증서가 필요하다.
gcloud scp 커맨드로 갖고오자.
gcloud beta compute scp {MY_GCP_ID}@{NODE_NAME}:/home/{MY_GCP_ID}/{CERTFILES} .그리고 MacOS의 경우 Finder - 응용 프로그램 - 유틸리티 폴더로 가면 키체인 접근이 있다.
여기에 생성한 인증서를 등록한다.
또한 /etc/hosts에 가서 아까 임시로 사용하기로 한 mydomain.com을 등록해준다.
sudo vim /etc/hosts
# {GCP_IP} mydomain.com 한 줄 추가하고 저장아까 얘기했듯이 잊지말고 도커를 재시작 해줘야 한다.
예시로 쓸 이미지 하나를 pulling 하고 tagging을 해주자.
docker pull hello-world
docker tag hello-world mydomain.com/test/hello-world준비 작업이 끝났다.
이제 push 하자.
docker push mydomain.com/test/hello-world
Using default tag: latest
The push refers to repository [mydomain.com/test/hello-world]
blah: Pushed

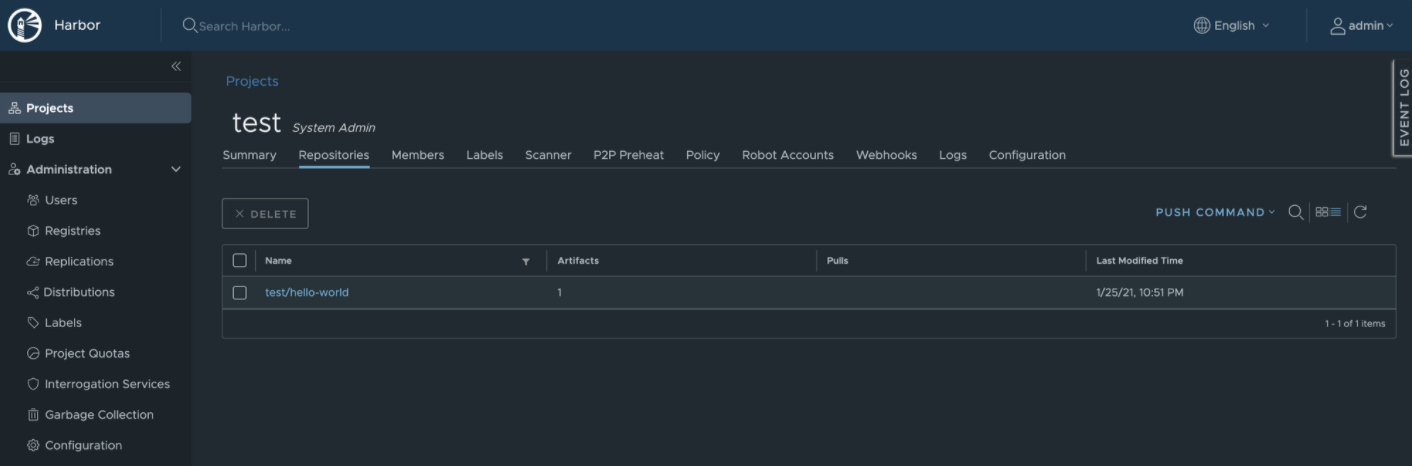

latest: digest: sha256:blah size: 525그러면 아래와 같이 이미지가 들어와 있는 화면을 볼 수 있다.
MinIO와 잘 연동되었는지 확인
Harbor의 설치도 설치지만 백엔드로 MinIO를 잘 쓰고 있는지도 봐야한다.

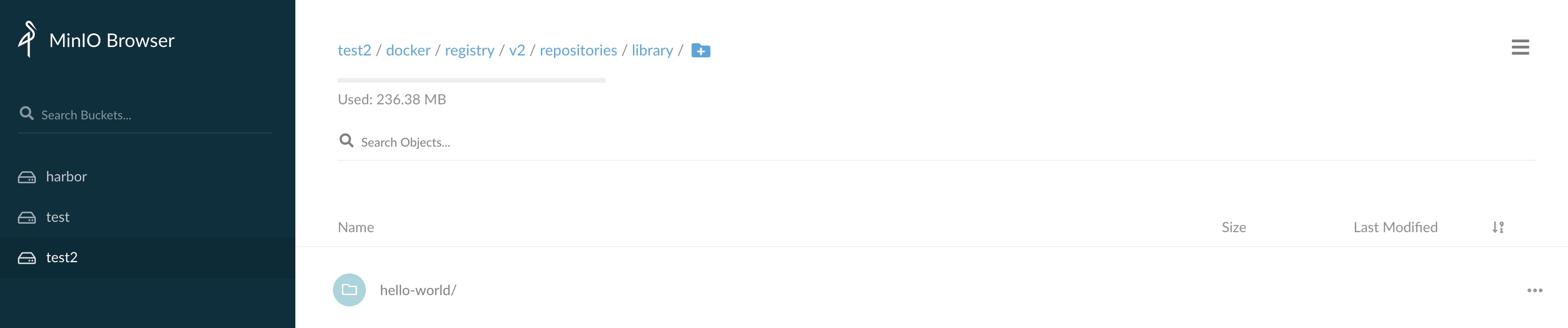

이전에 생성한 MinIO 페이지로 들어가면 아래와 같이 hello-world 이미지가 잘 들어와 있는 모습을 볼 수 있다.
Harbor와 MinIO를 실제로 프로덕션 환경에 사용하기 위한 구현은 쿠버네티스 위에서 했다.
그에 대한 내용은 다음 글로 써야겠다.
